Systém odvětrané fasády

Každá doba přináší něco nového. Trendem dnešní doby je bezesporu nízkoenergetické bydlení. Pokud chcete, aby bylo Vaše bydlení nejen úsporné, ale zároveň vkusné a originální, vhodnou variantou může být systém odvětrávané fasády s použitím přizdívky z lícových cihel.

Tento systém se obecně doporučuje zejména u stavby nových domů, je možné jej však využít i při rekonstrukci.

Obvodový plášť je u tohoto systému zpravidla tvořen železobetonovou konstrukcí nebo tzv. zadním zdivem, dále tepelně izolačními deskami, zpravidla i vzduchovou mezerou a v poslední řadě lícovou cihlou nebo cihlou klinker.

Kotvení lícového zdiva

Při dimenzování uvažujeme jenom s tloušťkou vnitřního zdiva. Stropy smějí být ukládány jen na tuto stranu. Tloušťku vnitřního zdiva volíme zpravidla 240 mm - 440 mm.

Vzduchová mezera má být nejméně šířky 60 a nejvíce 150 mm. Mezeru je třeba chránit před zapadáním zdící maltou. Pokud zdící maltu alespoň na jedné straně vzduchové mezery stíráme, může její šířka být i 40 mm. Vnější plášť je šířky 115 mm (při formátu NF).

Takto široké vnější pláště je nutno podpírat po výškových odstupech asi 12 m. Tato vzdálenost může být větší, je-li prokázána stabilita a s přihlédnutím k různému přetvoření plášťů. Je-li podepření z oceli, je nutné používat antikorozní materiál.

Není-li vnější plášť vyšší než 2 podlaží nebo je-li v této výšce podepřen, může být přesah lícového zdiva do 20 mm šířky lícových cihel klinker, maximálně do 1/3 šířky lícových cihel klinker.

U budov do dvou plných podlaží můžeme projektovat štítový trojúhelník do výšky 4 m.

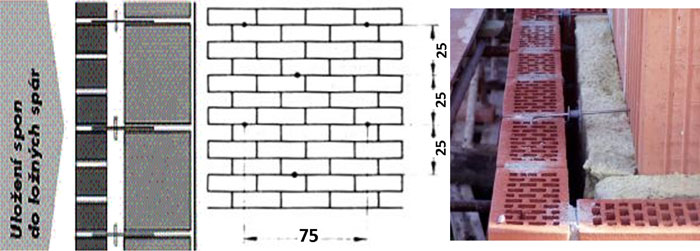

Oba pláště, tj. vnitřní a lícovou zeď je nutno spojit drátěnými sponami z nerezavějící oceli. Četnost kotvení má být ve svislém směru alespoň 500 mm a ve vodorovném alespoň 750 mm – tj. 5 – 6 ks spon na 1 m2 lícového zdiva. První vrstvu spon uložíme co nejníže. Zpravidla používáme spony s hmoždinkou do vnitřního zdiva.

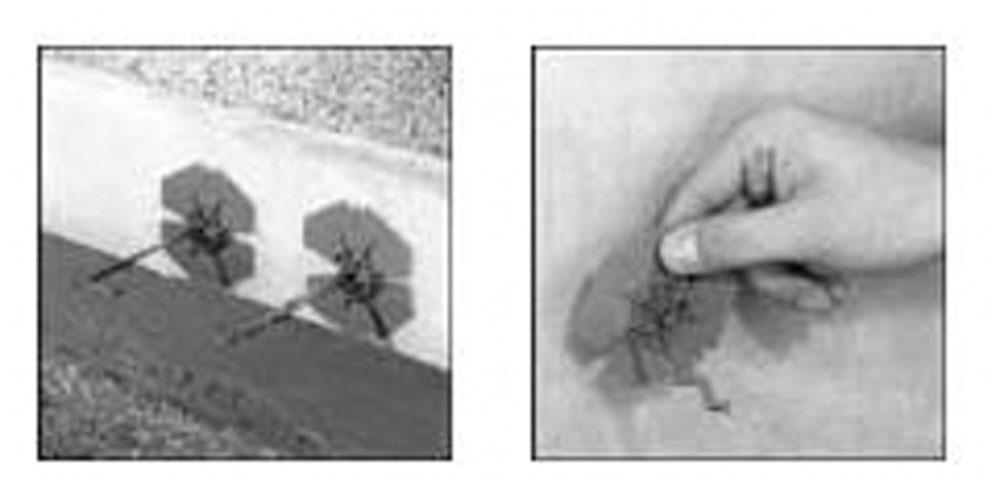

Pro upevnění tepelné izolace v odvětrávaném zdivu doporučujeme použít kombinovanou příchytku izolace s okapničkou.

Vnitřní plášť a stropy podlaží je třeba chránit proti vlhkosti u paty mezery mezi plášti. Izolace se provede ve spádu směrem ven v prostoru vzduchové mezery a také nad okny, dveřními překlady a pod římsami parapetu. Izolace musí být navržena tak, aby po něm nemohl sklouznout vnější plášť - musí se vložit do maltového lože.

Vnější plášť by měl být dole a nahoře opatřen větracími otvory, např. ve formě volných styčných spár. Celkový průřez větracích otvorů by měl činit asi 75 cm2 na 20 m2 plochy fasády včetně oken a dveří.

Nad izolací paty vnějšího pláště vynecháme v první vrstvě cihel volné styčné spáry, který umožní případný odtok kondenzátu. ( doporučujeme použití odvětrávacích mřížek viz sortiment Klinker Centrum s.r.o.)

Ve vnějším plášti nezapomeneme navrhnout svislé dilatační spáry v souladu s členěním fasády. S různým přetvořením vnějšího a vnitřního pláště je třeba počítat zejména u budov s více podlažími.

Při tuhém uchycení překladů k nosné konstrukci je nutno navrhnout vodorovné dilatační spáry s pružným utěsněním (viz. sortiment Klinker Centrum s.r.o.).

Svislé dilatační spáry mohou zůstat bez výplně v případě ochrany tepelně izolační vrstvy např. překrytím folií.

Video kotvení lícového zdiva ke shlédnutí zde…

Pracovní postup k systému odvětrávané fasády ke stažení zde…

Zdroj: Klinker Centrum s.r.o.
